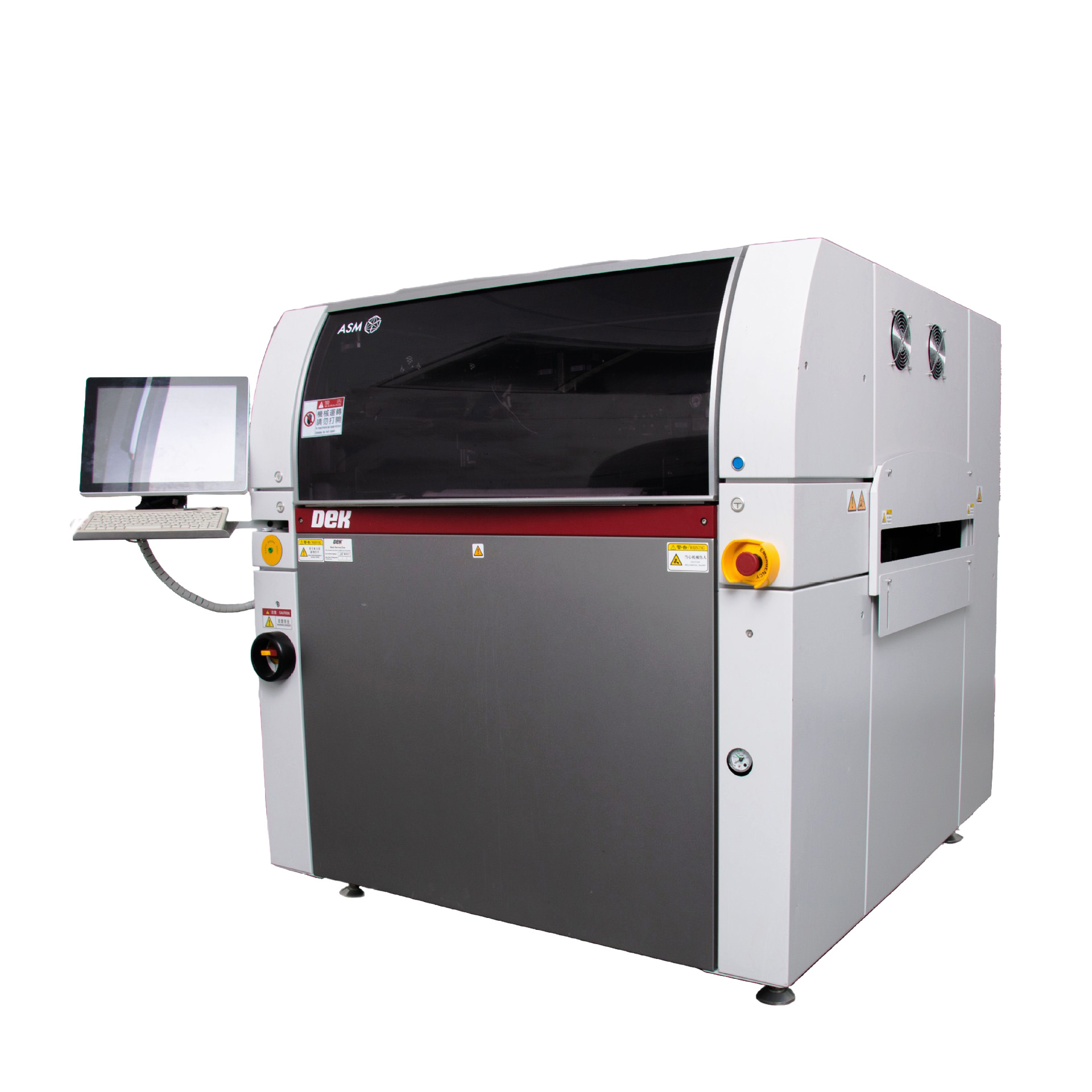

Vollautomatischer Inline-Schablonendrucker
Spezifikationen des Schablonendruckers:
- - "HawkEye 750" für 2D-Lotpasteninspektion
- - "Cyclone" Siebunterseitenreinigung (400 mm)
- - automatische Steuerung der Pastenmenge durch Kombination von "DEK Paste Roll Height Monitor" & "DEK Automatic Paste Dispenser"
- - Pastenhöhenkontrolle
- - "Grid-Lock" als universelles Leiterplattenunterstützungssystem
- - halbautomatische Schablonenpositionierung
- - Ausricht-Wiederholgenauigkeit (Nassdruckgenauigkeit): > 2,0 cpk @ ±25 μm, (±6 Sigma)
- - Zykluszeit von nur 8 Sekunden (zzgl. Prozess)
- - solide, verwindungssteife Rahmenkonstruktion mit mit hoher Eigenresonanzfrequenz garantiert Langlebigkeit und gleichbleibend hohe Maschinengenauigkeit
- - High-Volume-Fertigung, hochflexible Bestückung kleinster Losgrößen, häufige NPIs und Produktwechsel
- - Pin-in-Paste, kleinste Bauelemente und feinste Aperturen
- - Stufenschablonen, Leiterplatten mit speziellen Substraten oder unterschiedlichste Pastentypen
- - Inlinefähig
